全大核跑分屠榜，天玑9300发布：227亿晶体管，强压骁龙8 Gen 3
11月6日晚，联发科天玑9300正式发布。关键词是全大核、227亿晶体管、超越骁龙8 Gen 3的性能。
天玑9300使用台积电第三代4nm工艺（天玑9000的N4是第一代，天玑9200的N4P是第二代）
227亿晶体管（苹果A16是160亿，A17 Pro是190亿，苹果M2是200亿，苹果M3是250亿晶体管，而高通好几代没公布晶体管数目了）

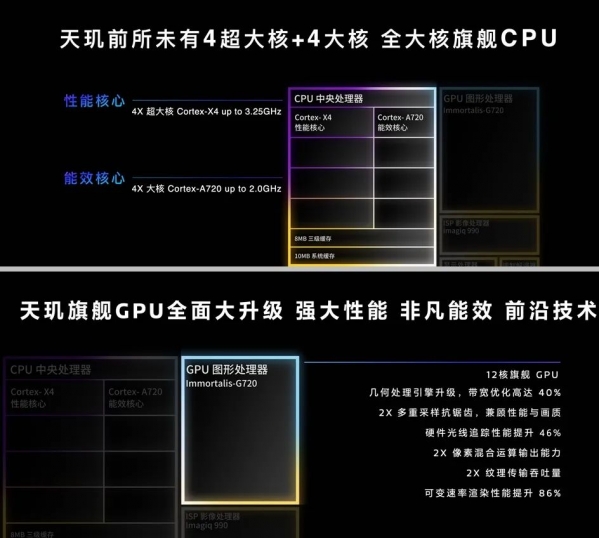

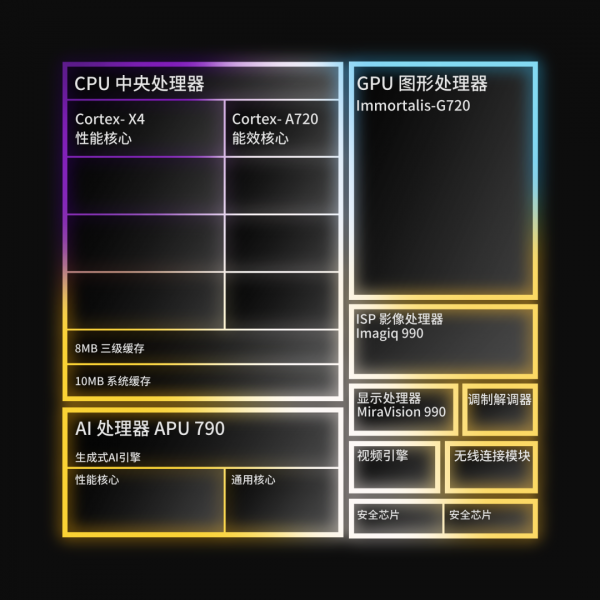

CPU是1颗3.25GHz的X4 + 3x2.85GHz的X4 + 4颗2.0GHz的A720，8MB的L3缓存，10MB的系统缓存（天玑9200是8MBL3，6MB系统缓存）
GPU是Immortalis-G720 MC12@1.3GHz（没看错，比天玑9200+的1.148GHz还高）首发LPDDR5T 9600Mbps内存（比之前的LPDDR5x 8533Mbps快12.5%）
作为对比：
天玑9200是3.05GHz的X3 +3x2.85GHz的A715 +4x1.8GHz的A510 refreshed，Immortalis-G715 MC11 981MHz
天玑9200+是3.35GHz的X3 +3x3GHz的A715 +4x2GHz的A510 refreshed，Immortalis-G715 MC11 1.148GHz
骁龙8 Gen 3是1颗3.3GHz的X4 +3颗3.15GHz的A720 +2颗2.96GHz的A720 + 2颗2.27GHz的A520（X4缓存2MB，A720和A520都是512KB，系统缓存6MB，L3缓存从8MB涨到12MB），GPU是Adreno 750 903MHz（默频770MHz），核心规模增加20%，多1组CU，1792ALUs

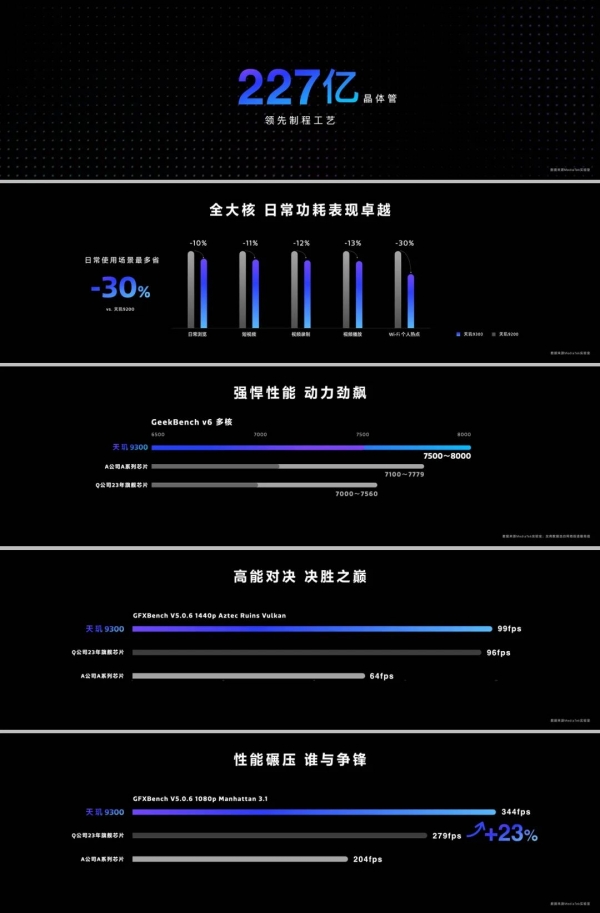

联发科宣称天玑9300的CPU峰值性能提升40%，同性能下功耗降低33%，应用启动速度提升16%。GeekBench 6峰值近8000分（A17 Pro在7500-7700），娱乐兔220万分。
GPU宣称峰值性能提升46%，同性能下功耗降低40%，光追性能提升46%。
公布的GFXBench性能还比骁龙8 Gen 3还强23%（苹果A17 Pro就不用提了，它都还没追上骁龙8 Gen 2），宣称原神功耗降低20%，可以60帧840P崩铁（哈？？？）
天玑9300宣称日常功耗有10%到13%不等的下降幅度（网页浏览降10%、短视频降11、视频录制降12、视频播放降13%），Wi-Fi热点功耗降低30%。极高画质原神+微信通话，宣称帧率提升15.5%，功耗下降12.3%，直播+新闻的功耗降低11.2%。
第七代AI处理器APU 790，整数和浮点性能提升翻倍，功耗降低45%。
其是首个搭载硬件生成式AI引擎、首个支持生成式AI端侧技能扩充的NPU，带内存硬件压缩，宣称可减少61%的内存占用，让天玑9300成为移动端首个可运行330亿参数AI大语音模型的SoC（骁龙8 Gen 3那边是100亿参数的模型）。
最高支持4K 120Hz或2K 180Hz屏幕，有AI景深画质引擎，日常显示功耗降低10%
最高支持6.5Gbps的Wi-Fi 7，支持安卓首个3天线双路蓝牙（连接速度提升42%，最低35ms时延）
